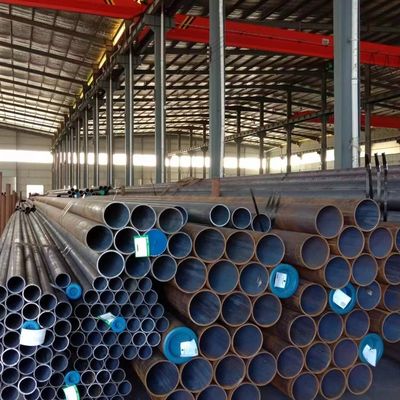

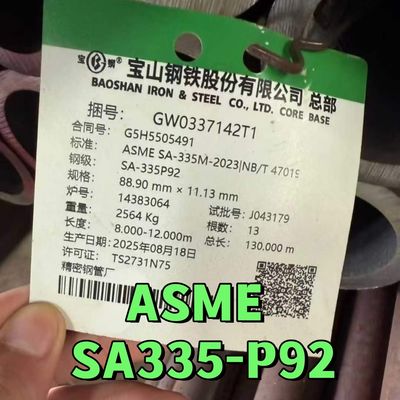

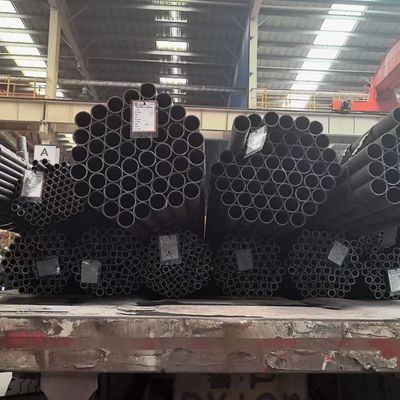

ASME SA335 P92 Pipe en alliage d'acier sans soudure pour chaudière à haute température 88.9*11.13mm
Spécification standard ASTM A335 pour un tuyau ferritique en alliage d'acier sans soudure destiné au service à haute température
La norme ASTM A335 est émise sous la désignation fixe A 335/A 335M; le numéro qui suit immédiatement la désignation indique l'année d'adoption initiale ou, dans le cas d'une révision,l'année de la dernière révisionUn chiffre entre parenthèses indique l'année de la dernière réapprobation.
Portée
1.1La présente spécification couvre les tuyaux en acier allié sans soudure à paroi nominale (moyenne) destinés au service à haute température (Mote 1).Les tuyaux commandés selon la présente spécification doivent être aptes à être pliés,Les produits de la catégorie 1 ne sont pas soumis à un contrôle de conformité.Le choix dépendra de la conception, des conditions de service, des propriétés mécaniques et des caractéristiques à haute température.
NOTE 1 A L'appendice X1 énumère les tailles et épaisseurs de paroi des tuyaux pouvant être obtenus selon les pratiques commerciales actuelles.
1.2 Plusieurs catégories d'aciers ferritiques (note 2) sont couvertes, dont les compositions sont indiquées au tableau 1.
Nom de l'organisme
Dans la présente spécification, les aciers αferritiques sont définis comme des aciers à faible teneur en alliage et à teneur en alliage intermédiaire comprenant jusqu'à 10% de chrome.
1.3 Des prescriptions complémentaires (S1 à S7) de nature facultative sont prévues. Ces prescriptions complémentaires nécessitent l'exécution de tests supplémentaires et, si nécessaire,doit être indiqué dans l'ordre ainsi que le nombre de ces essais requis..
1.4 Les valeurs indiquées soit en unités de pouces et de livres, soit en unités du SI sont considérées séparément comme étant des valeurs standard.Les valeurs indiquées dans chaque système ne sont pas exactement équivalentesLa combinaison des valeurs des deux systèmes peut entraîner une non-conformité avec le cahier des charges.Les unités pouces-litres s'appliquent à moins que la désignation "M" de la présente spécification ne soit spécifiée dans l'ordre.
Note 3ΑLe désignateur sans dimension NPS (taille nominale du tuyau) a été remplacé dans la présente norme par des termes traditionnels tels que "diamètre nominal", "taille" et "taille nominale".
Composition chimique:
| Grade |
C |
Nom de l'entreprise |
P |
S |
Je sais. |
Je vous en prie. |
| P1 |
0.10 à 0.20 |
0.30 à 0.80 |
0.025 |
0.025 |
0.10 à 0.50 |
0.44 à 0.65 |
| P2 |
0.10 à 0.20 |
0.30 à 0.61 |
0.025 |
0.025 |
0.10 à 0.30 |
0.44 à 0.65 |
| P5 |
0.15 max |
0.30 à 0.60 |
0.025 |
0.025 |
0.50 max |
0.45 à 0.65 |
| P5b |
0.15 max |
0.30 à 0.60 |
0.025 |
0.025 |
1.00 à 2.00 |
0.45 à 0.65 |
| P5c |
0.12 max |
0.30 à 0.60 |
0.025 |
0.025 |
0.50 max |
0.45 à 0.65 |
| P9 |
0.15 max |
0.30 à 0.60 |
0.025 |
0.025 |
0.25 à 1.00 |
0.90 à 1.10 |
| P11 |
0.05 à 0.15 |
0.30 à 0.60 |
0.025 |
0.025 |
050 à 1.00 |
0.44 à 0.65 |
| P12 |
0.05 à 0.15 |
0.30 à 0.61 |
0.025 |
0.025 |
0.50 max |
0.44 à 0.65 |
| P15 |
0.05 à 0.15 |
0.30 à 0.60 |
0.025 |
0.025 |
1.15 à 1.65 |
0.44 à 0.65 |
| P21 |
0.05 à 0.15 |
0.30 à 0.60 |
0.025 |
0.025 |
0.50 max |
0.80 à 1.06 |
| P22 |
0.05 à 0.15 |
0.30 à 0.60 |
0.025 |
0.025 |
0.50 max |
0.87-1. Je vous en prie.13 |
| P23 |
0.04 à 0.10 |
0.10 à 0.60 |
0.030 max |
0.010 max |
0.50 max |
0.05-1. Je vous en prie.30 |
Propriétés mécaniques
| Propriétés mécaniques |
P1, P2 |
P12 |
P23 |
P91 |
P92, P11 |
P122 |
| Résistance à la traction |
380 |
415 |
510 |
585 |
620 |
620 |
| Résistance au rendement |
205 |
220 |
400 |
415 |
440 |
400 |
| Traitement thermique |
A / N + T
|
N+T / Q+T
|
N+T
|
Matériaux et fabrication
Le tuyau peut être fini à chaud ou à froid avec le traitement thermique de finition indiqué ci-dessous.
Exigences relatives au traitement thermique
| Grade |
Type de traitement thermique
P5, P9, P11 et P22 |
L'échantillon doit être soumis à un contrôle de la température. |
Rechauffage ou trempage sous-critique
Plage de température F [C] |
| A335 P5 (b, c) |
Anneal complet ou isotherme |
|
|
| |
Normalité et tempérance |
Je vous en prie. |
1250 [675] |
| |
Anneal sous-critique (seulement P5c) |
Je vous en prie. |
1325 1375 [715 - 745] |
| A335 P9 |
Anneal complet ou isotherme |
|
|
| |
Normalité et tempérance |
Je vous en prie. |
1250 [675] |
| A335 P11 |
Anneal complet ou isotherme |
|
|
| |
Normalité et tempérance |
Je vous en prie. |
1200 [650] |
| A335 P22 |
Anneal complet ou isotherme |
|
|
| |
Normalité et tempérance |
Je vous en prie. |
1250 [675] |
| A335 P91 |
Normalité et tempérance |
1900 à 1975 [1040 à 1080] |
1350 à 1470 [730 à 800] |
| |
Éteindre et tempérer |
1900 à 1975 [1040 à 1080] |
1350 à 1470 [730 à 800] |
Tests mécaniques spécifiés
Épreuve de tension transversale ou longitudinale et épreuve d'aplatissement, épreuve de dureté ou épreuve de flexion
Pour les matières traitées thermiquement dans un four par lots, les essais sont effectués sur 5% du tuyau de chaque lot traité.
Pour les matières traitées thermiquement par procédé continu, les essais doivent être effectués sur un nombre suffisant de tuyaux pour qu'ils représentent 5% du lot, mais en aucun cas moins de 2 tuyaux.
Notes relatives au test de dureté:
Le P91 ne doit pas avoir une dureté supérieure ou égale à 250 HB/265 HV [25HRC].
Note pour l'essai de flexion:
Pour les tuyaux dont le diamètre est supérieur à NPS 25 et dont le rapport diamètre/épaisseur de paroi est égal ou inférieur à 7,0, l'essai de flexion est effectué au lieu de l'essai d'aplatissement.
Un autre tuyau dont le diamètre est égal ou supérieur à NPS 10 peut être soumis à l'essai de flexion à la place de l'essai d'aplatissement, sous réserve de l'approbation de l'acheteur.
Les échantillons d'essai de flexion doivent être pliés à température ambiante jusqu'à 180 °C sans fissuration de la partie extérieure de la flexion.
Épreuve hydrostatique
Le diamètre intérieur de la courbe doit être de 25 mm.
Chaque longueur de tuyau doit faire l'objet d'un essai hydraulique, à défaut de fabrication, un essai électrique non destructeur peut être utilisé.
Informations relatives à la commande
Les commandes de matériaux relevant de la présente spécification doivent comporter, selon les besoins, les éléments suivants pour décrire adéquatement le matériau souhaité:
| Quantité |
Pieds, mètres ou nombre de longueurs |
| Nom du matériau |
Pipe en acier allié sans soudure |
| Grade |
P5, P9, P11, P22, P91 |
| Fabrication |
D'une épaisseur n'excédant |
| Taille en utilisant l'une des formules suivantes: |
| NPS et numéro de l'annexe |
| Diamètre extérieur et épaisseur nominale des parois |
| Diamètre extérieur et épaisseur minimale des parois |
| Diamètre intérieur et épaisseur nominale des parois |
| Diamètre intérieur et épaisseur minimale des parois |
| Longueur |
Spécifique ou aléatoire |
| Finie Finie |
Documents référencés
- A999/A999M Spécification relative aux exigences générales pour les tuyaux en alliage et en acier inoxydable
- E213 Pratique d'examen par ultrasons de tubes et tuyaux métalliques
- E309 Expérience d'examen des produits tubulaires en acier par ébullition à l'aide de saturation magnétique
- E381 Méthode d'essai macroéthique des barres d'acier, des billets, des blooms et des pièces forgées
- E527 Pratique de numérotation des métaux et des alliages dans le système unifié de numérotation (UNS)
- E570 Pratique pour l'examen des fuites de flux des produits tubulaires en acier ferromagnétique
- B36.10M Pipe en acier forgé soudé et sans couture
- SAE J 1086 Pratique de numérotation des métaux et alliages (UNS)
- SNT-TC-1A Pratique recommandée pour la qualification et la certification du personnel non destructeur
Utilisation: tuyau hydraulique, tuyau fluide, construction physique, dispositif hydraulique, pièces automobiles, manchon en acier, roulement, cylindre hydraulique, cylindre pneumatique et tuyau hydraulique
La norme ISO, JIS, GB, DIN, ASTM, API est définie comme suit:
2) Dessin du tuyau de précision
3) Tableau des spécifications de taille du produit (mm) (zone bleue)
Commentaires:
Finition à froid (dur): les tubes ne subissent pas de traitement thermique après la finalisation du moulage à froid et présentent donc une résistance plutôt élevée à la déformation
Finition à froid (mouche): le traitement thermique final est suivi d'un dessin à froid impliquant une déformation limitée.en expansion)
6) Industrie de l'application du produit
Domaine d'application:
Traitement mécanique, fabrication de machines, automobile
7) Contrôle de la qualité
A. Équipement de production de pointe
B. Flux de production
C. Travailleurs qualifiés et qualifiés, formation et épreuves avant le travail
D. Système strict de contrôle de la qualité
8) Emballage et expédition
A) Méthode d'emballage
Petite taille en paquets, grande taille en vrac, avec un bouchon en plastique pour protéger les deux extrémités, emballage navigable ou selon les demandes du client.
B) Par voie maritime
Selon la demande du client.
Généralement par mer, par avion, par train ou par voie fluviale.
Questions fréquentes
Q: Quel est votre délai de paiement?
R: Habituellement T/T ou L/C, dépôt de 30% et 70% avant livraison.
Q: et votre date de livraison standard?
R: 30 jours après réception du dépôt
Q: Quelle est votre capacité?
R: Pour les tuyaux en acier, 50 000 tonnes par mois, 600 000 tonnes par an. Pour les raccords de tuyaux, 30 000 tonnes par an
Qu' en est-il du colis?
R: Habituellement selon les demandes du client.
Informations d'emballage courantes: Petite taille en paquets, grande taille en vrac, certaines tailles avec un capuchon en plastique pour protéger les deux extrémités, emballage navigable.
Q: Quel est votre principal marché et vos principaux clients?
R: Nous avons 12 ans d'expérience sur les tuyaux en acier et les raccords de tuyaux. Notre marché principal comprend la Chine, Singapour, etc. Les principaux clients incluent HYST, le groupe Keppel, etc.
Q: Si les produits présentent un problème de qualité, comment les traiteriez-vous?
R: Nous serons responsables de tous nos problèmes de qualité.
Q: Comment obtenir un prix / devis précis de vous?
R: S'il vous plaît dites-nous les détails ci-dessous et nous vous enverrons notre devis dès que possible:
1) Diamètre extérieur du tuyau
2) Épaisseur de paroi
3) Forme de la section (ronde, carrée, etc.)
4) Longueur de chaque tuyau
5) Grade d'acier
6) Norme (par exemple: API 5L)
7) Quantité de commande
8) Désignation (BK, BKW, etc.)
9) Conditions commerciales
P.S.: les informations plus détaillées que vous avez clarifiées, le prix plus précis que nous avons fourni.
